Montando el soplete alimentado por propano y oxygeno

Preparación

Ésta es una de las partes más críticas de toda la preparación del taller, ya que si no lo hacemos bien puede terminar muy mal.

Estamos trabajando con elementos inflamables y el peligro es evidente, así que comprobaremos todo cinco veces y nos aseguraremos de que esté todo perfectamente instalado.

Lo primero es investigar lo que hay que montar, lo que hay que comprar priorizando la seguridad. Para esto yo he tenido que mirar varios vídeos así como preguntar en ciertos foros. Gracias a todos los involucrados en hacer que mi taller no explote. ^_^

Quiero hacer notar, que parte de la dificultad ha sido que el Nortel Mega Minor es un soplete más común en el mercado de USA que en el Europeo, y aquí las medidas son ligeramente diferentes.

Finalmente encontré dos soluciones:

1. Importar los tubos de USA (Amazon).
2. Comprar en una tienda especializada en lampworking. Artyco en mi caso.

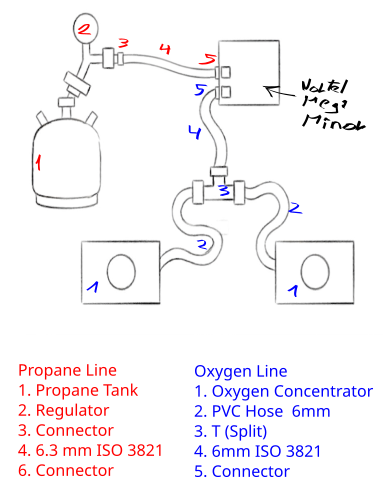

Este es el Diagrama de mi instalación:

Línea de Propano

1. Bombona de propano.
2. Regulador 0 - 300 mbar con manómetro
   1. Acomplamiento de botella de gas: 20-090-06, 02-000-53, 04-100-03
   2. Acomplamiento reductor con rosca externa S-195 - 3/8 buiten x 3/8 links buiten
3. Conector
4. Tubo de propano de 6.3mm x 13mm ISO 3821
5. Conector al soplete 1/4. 02-000-58 y 04-002-00

Línea de Oxígeno

1. Concentrador de Oxígenoo Philips Respironics Ever Flo.
2. Tubo médico Tricoclair® AL | PVC hose with layers | 6mm x 12mm
3. Conector T 3 x 6 mm
4. Tubo para oxígeno 6mm x 13mm. ISO 3821
5. Conector al soplete 1/4. 02-000-58 y 04-002-00

Intentaremos mantener la longitud de la línea de oxígeno lo más corta posible para favorecer un mayor caudal.

El soplete Nortel Mega Minor es surface-mix, es decir no mezcla el gas y el oxígeno dentro del soplete sino que el Propano entra por un canal y el oxígeno por otro y la mezcla ocurre fuera, en la punta del soplete. Lo cuál hace que no necesitemos añadirle llama antiretroceso. Tampoco la necesitamos en la línea de oxígeno ya que no usamos bombona sino concentrador. De lo contrario si que haría falta añadirle el dispositivo antiretroceso.

Por otro lado aseguramos cada conexión con una abrazadera.

Para comprobar si hay fugas podemos hacer una solución de agua con jabón y aplicarla en las juntas, de haber burbujas quiere decir que hay fugas y hay que revisar esa conexión.
